地下綜合管廊工程

1. 管廊介紹

定義：地下綜合管廊又稱共同溝，它是實施統一規劃、設計、施工和維護，建于城市地下用于敷設市政公用管線的市政公用設施。是指在城市地下用于集中敷設電力、通信、廣播電視、給水、排水、熱力、燃?xì)獾仁姓芫€的公共隧道。

建設意義：地下綜合管廊系統不僅解決城市交通擁堵問題，還極大方便了電力、通信、燃?xì)?、供排水等市政設施的維護和檢修。此外，該系統還具有一定的防震減災作用。

政策指導：國務院辦公廳關于推進城市地下綜合管廊建設的指導意見（國辦發〔2015〕61號）于2015年8月10日公布。工作目標是到2020年，建成一批具有國際先進水平的地下綜合管廊并投入運營，反復開挖地面的“馬路拉鏈”問題明顯改善，管線安全水平和防災抗災能力明顯提升，逐步消除主要街道蜘蛛網式架空線，城市地面景觀明顯好轉。

規范標準：2015年6月1日起實施的《城市綜合管廊工程技術規范》（GB50838-2015），對2012年版本的《城市綜合管廊工程技術規范》進行了較大的修改和完善。本版規范強調原則上所有管線必須入廊，但也擴充了綜合管廊的分類，新增了纜線管廊。

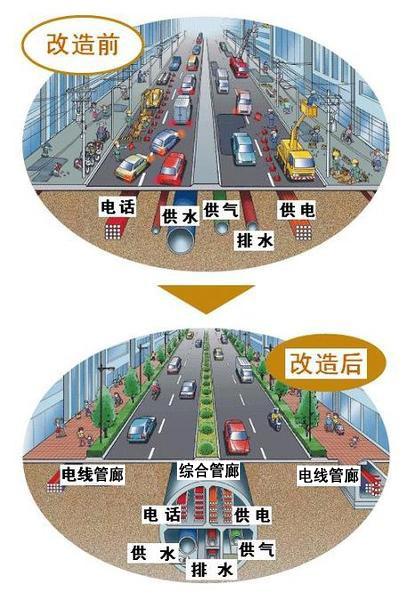

圖1  城市地下管線改造前后對比示意圖

圖2  城市綜合管廊規劃示意圖

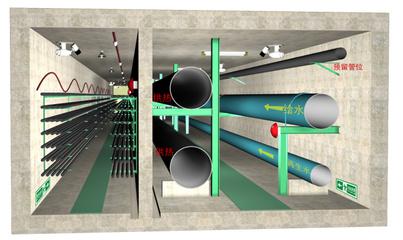

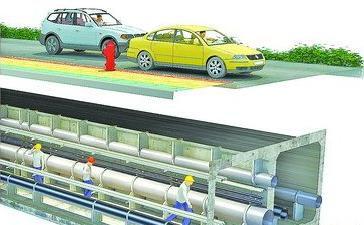

圖3  城市綜合管廊內部效果圖

斷面形式：綜合管廊的標準斷面應根據容納的管線種類、數量、施工方法綜合確定。采用明挖現澆施工時宜采用矩形斷面，采用明挖預制裝配施工時宜采用矩形斷面或圓形斷面，采用非開挖技術時宜采用圓形斷面、馬蹄形斷面。

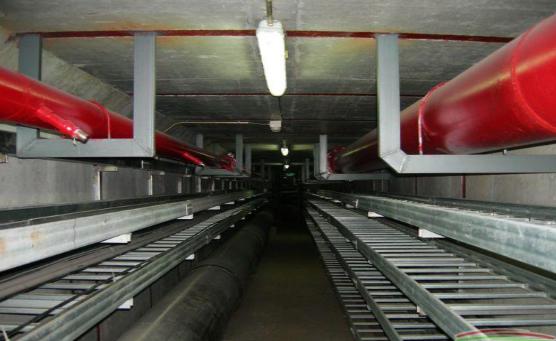

       圖4  矩形斷面綜合管廊



      圖5  天津海河綜合管廊-盾構圓形斷面

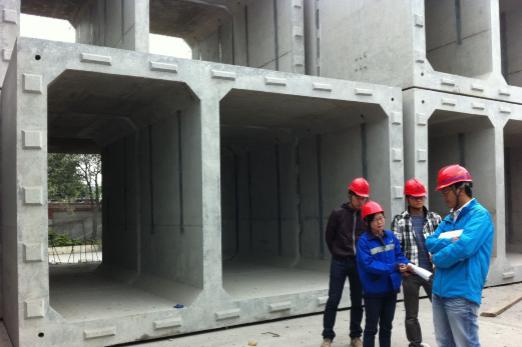

   圖6  綜合管廊預制件

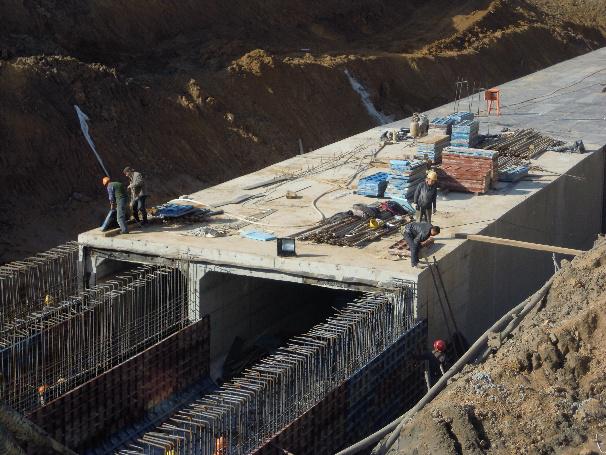

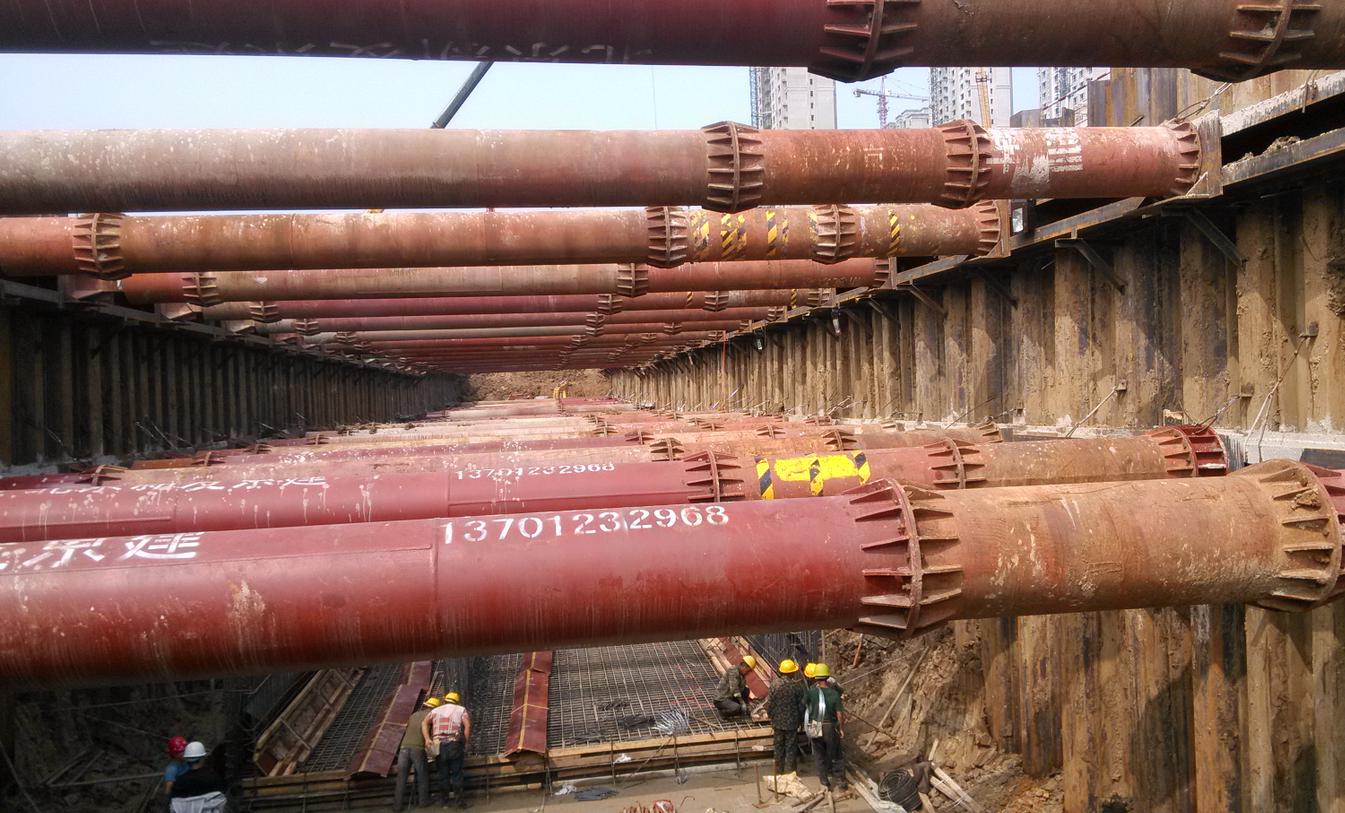

                                                             圖7  長春地下綜合管廊現澆結構

2. 技術服務

服務范圍：地下綜合管廊工程施工準備期安全風險評估、現場安全風險管理與服務、現場風險及隱患排查等安全風險咨詢。

成果提交：（1）施工準備期安全風險評估報告；（2）現場巡視周報、月報；（3）現場風險及隱患排查報告。

1）安全風險評估

? 施工準備期安全風險評估

評估目的：通過對地質核查、設計文件、施工組織設計（包括專項施工方案）的全面分析評估，結合施工條件（施工設備、工藝、工序等）進行風險評估，提出安全風險控制的優化措施和建議，為施工階段風險管控提供參考。

評估對象：城市地下綜合管廊工程和影響范圍內的周邊環境。

評估成果：施工準備期工程安全風險評估報告；

          與原勘察、環境調查資料差異性較大的地質條件、環境條件風險評估報告；

          施工過程中需重點控制的重大安全風險源清單。

2）現場巡查

按照安全風險管理咨詢工作方案，在工程建設階段，通過現場安全風險巡視，抽查土建工程施工過程中的存在安全風險，提出風險管理建議或措施，并進行跟蹤反饋。

現場巡查作為安全風險管理的主要風險把握手段之一，實現了對現場安全風險的有效管理。隨著施工現場進度或某分部分項工程的完成，及時識別新的風險源，并納入風險源的跟蹤管理。通過現場巡查，能更好地、動態地掌握風險源的狀態，及時發現風險點，提出風險規避措施建議，提請有關方面實施控制，從而降低地下管廊工程安全風險。安全風險現場巡查與跟蹤框圖如下所示：

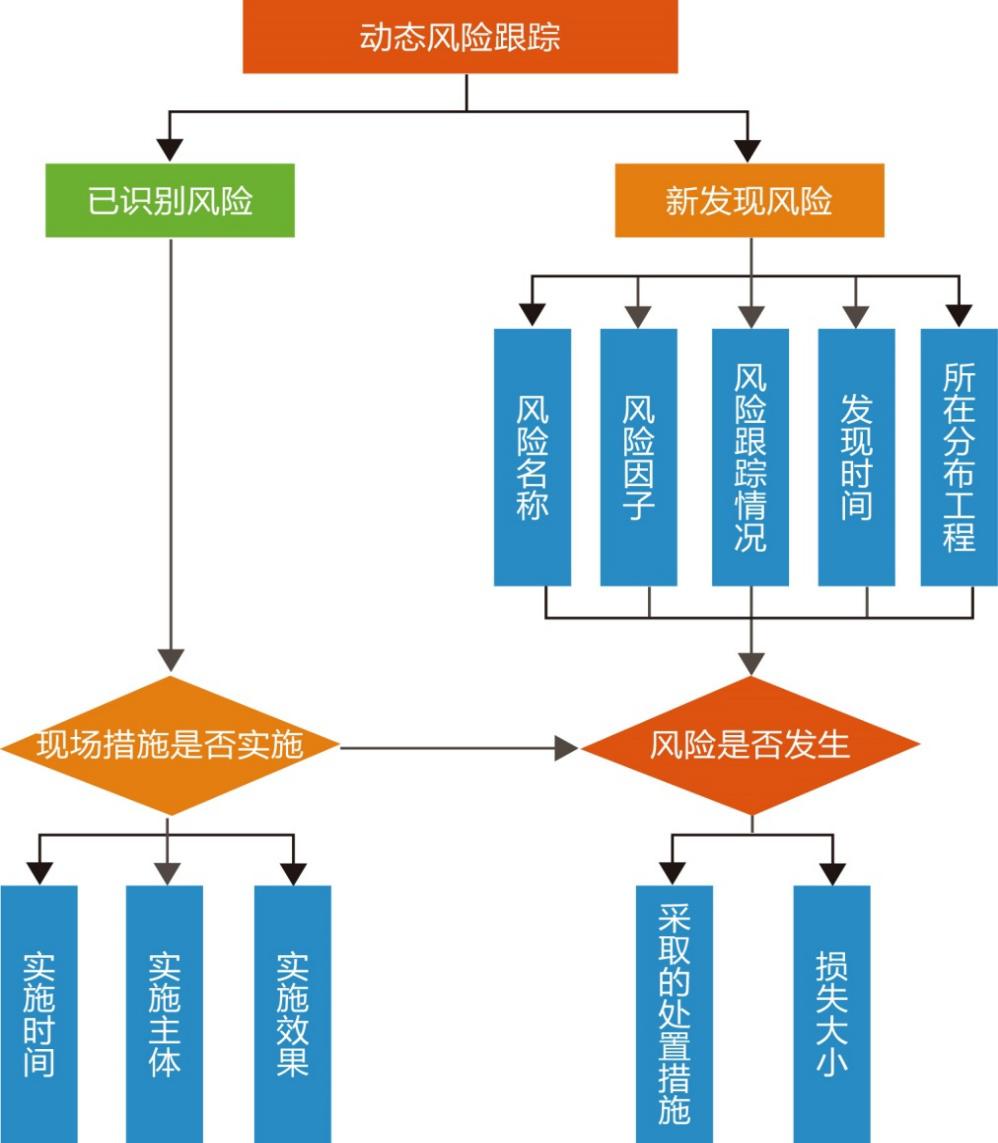

圖8  安全風險現場巡查與跟蹤框圖

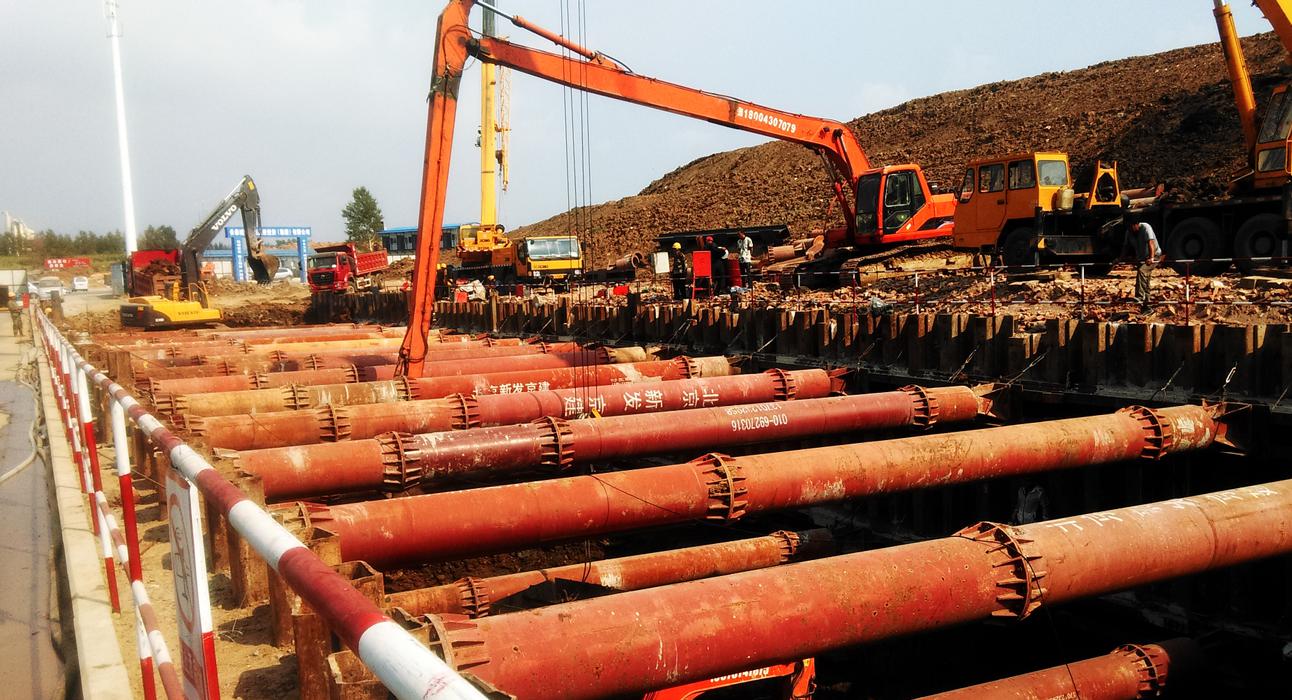

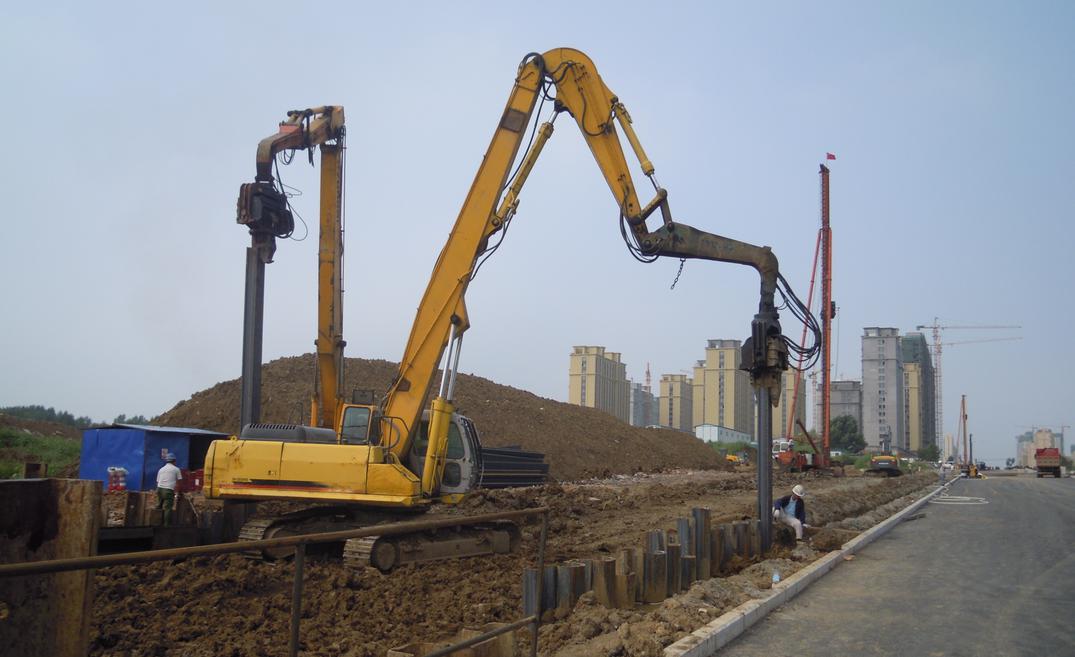

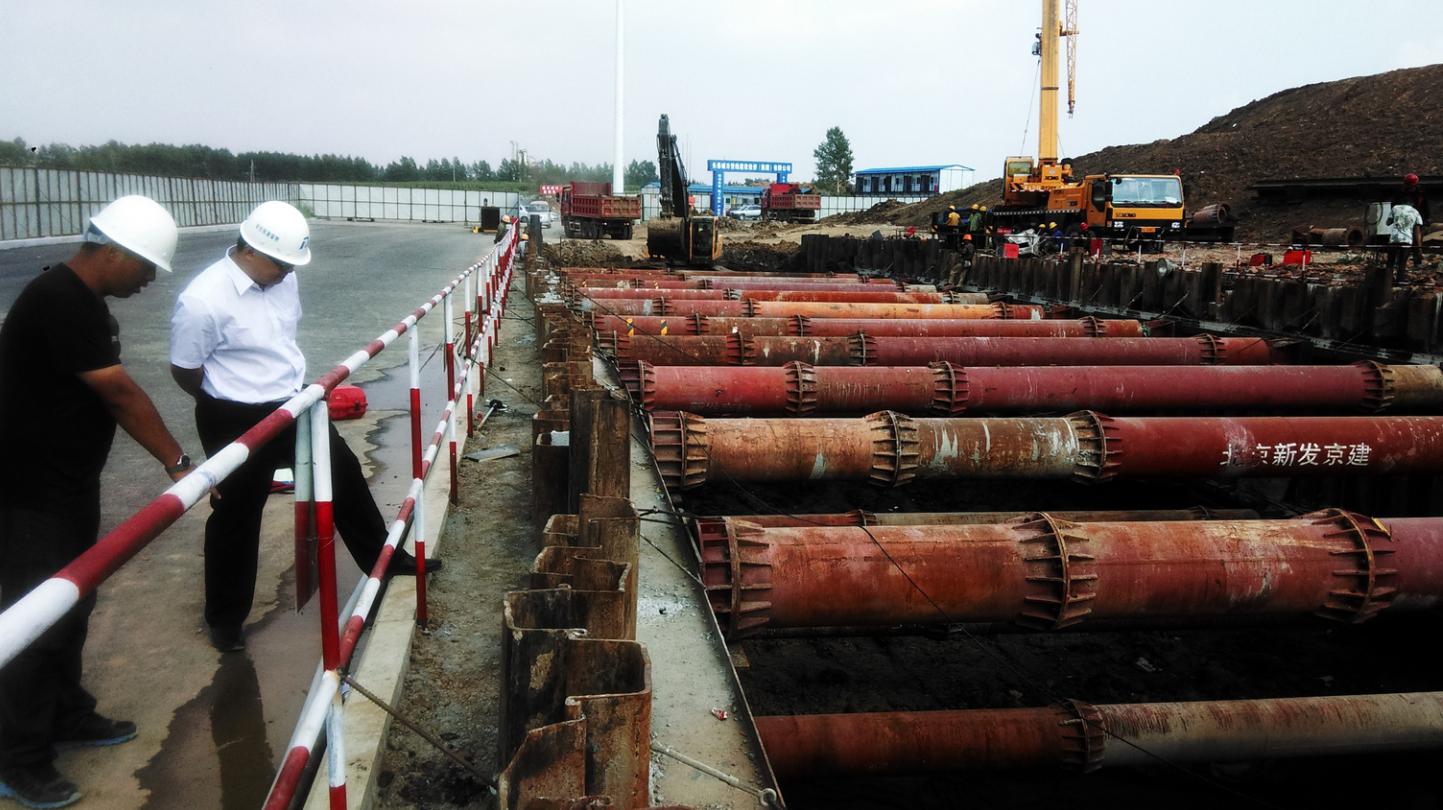

圖9  長春綜合管廊現場巡查

圖10  長春綜合管廊現場巡查

圖11  長春綜合管廊現場巡查

 圖12  長春綜合管廊現場巡查

3）專家排查

按照安全風險管理咨詢工作方案，在工程建設階段，通過專家組現場安全風隱患險排查，排查土建工程施工過程中的存在安全風險，提出風險管理建議或措施，形成專家排查報告，并進行跟蹤反饋。

圖13  專家現場排查

圖14  專家座談提出建議

3. 相關業績

            長春市地下綜合管廊工程-南部新城乙六路（芳草街-甲三路）地下綜合管廊工程安全風險咨詢服務
