初步設計安全風險評估

評估目的

• 全面評價初步設計安全風險狀態，從源頭開展安全風險管控。
• 辨識分析重大環境影響，為抑制風險提供建議。
• 辨識分析工程自身風險，為優化方案提供建議。
• 評估全線風險大小，為規避風險提供建議。

評估依據

關于印發《城市軌道交通工程安全質量管理暫行辦法》的通知(建質【2010】5號文)

《城市軌道交通地下工程建設風險管理規范》GB50652

城市軌道交通工程質量安全檢查指南(試行)

各類設計技術規范規程

評估原則

綜合方法、客觀分析、科學評價、注重實效

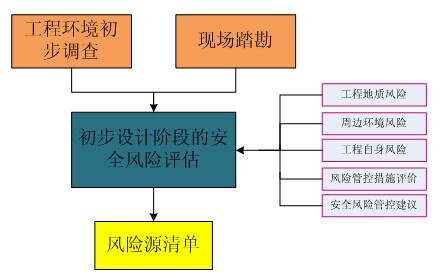

評估要點

• 對全線風險源進行辨識，排查風險因素。
• 開展現場踏勘，核查風險狀態。
• 結合初步勘察文件分析相應水文地質與工程地質影響。

太原地質斷面圖
液化層可引起土層大量沉降，給地鐵施工帶來很大的風險，不利于結構的抗震穩定性。
? 根據初步設計文件對工程影響范圍環境風險進行分析評價。

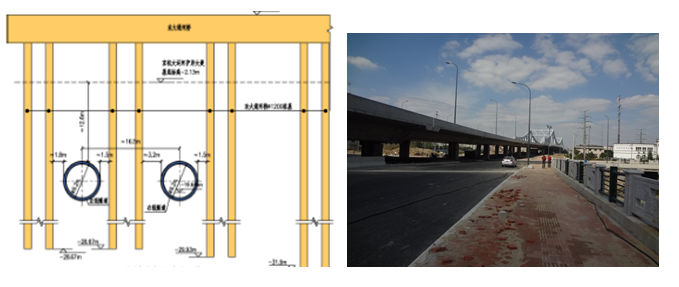

6）東大通河橋（國道312橋臺基礎），區間在CK17+060~CK17~130范圍內側穿橋樁基，橋樁基樁徑1.2m，隧道與樁基最小水平凈距約1.5m，與聯絡通道很接近，最近的樁基位于聯絡通道結構北側約3.3m，為非常接近關系，并且是隧道雙線與3排樁基平行穿越形式。

車站鄰近建筑鑫利華商廈為地上31層框架結構，屬于重要環境設施，裙樓為百佳華百貨商業用途，并設有一層地下室，地下室外邊線距離車站主體側墻最小距離約8m，距離I號出入口僅2m，屬于非常接近。該建筑為樁基礎（人工挖孔樁），樁長約為6～15m，樁端持力層為中風化泥質粉砂巖?；娱_(kāi)挖施工對其影響較大，可能引發建筑物產生沉降開裂的風險。

                    鑫利華商廈

I級

Ⅲ級

巖面高，建筑物基礎為端承樁

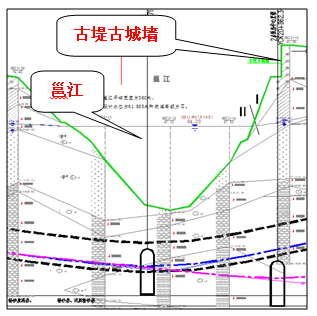

區間盾構隧道下穿邕江，邕江現狀水面寬度約250m，平均寬度為360m，設計水位為61.855m，航道等級為Ⅱ級，為重要環境設施。盾構穿越段隧頂最小覆土厚度僅5.8m，穿越地層主要是泥巖、粉砂質泥巖⑦1-3（詳見圖6），拱頂?shù)貙又饕獮閳A礫⑤1-1和泥巖、粉砂質泥巖⑦1-1。盾構下穿邕江存在噴涌、冒頂、管片上浮等風險。工程風險大。

? 根據初步設計文件對工程自身風險進行分析評價。
? 暗挖車站開挖斷面大、跨度大，受力形式轉換頻繁，易引起圍巖及支護結構變形和地面沉降風險
(大連黑石礁站)暗挖車站下穿破碎的強風化（碎裂狀）板巖，拱部平緩，開挖斷面大，其中B-B斷面為15.93×20.791m，施工跨度大，施工過程中受力形式轉換頻繁，封閉成環及初支背后回填注漿滯后，易引起圍巖及支護結構變形和地面沉降風險，如圖1。

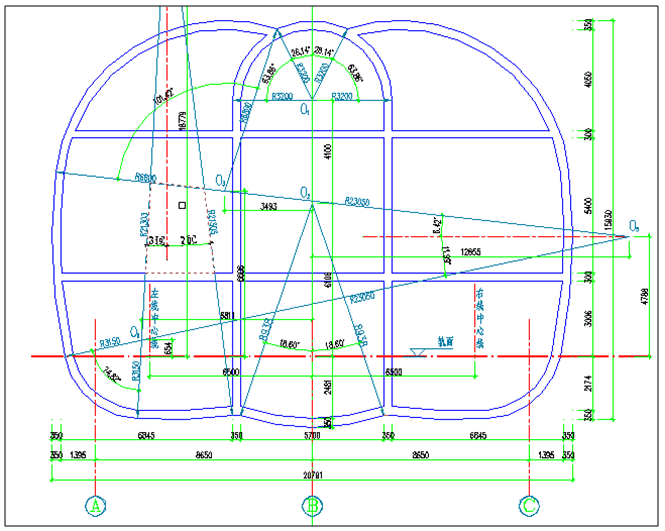

 圖1 車站主體初支B-B剖面圖

• 根據對初步設計文件安全風險管控措施進行風險評價。
• 對進一步設計工作安全風險管控提出相關建議。
• 判定各個工點風險級別，列出工點主要風險源清單。
